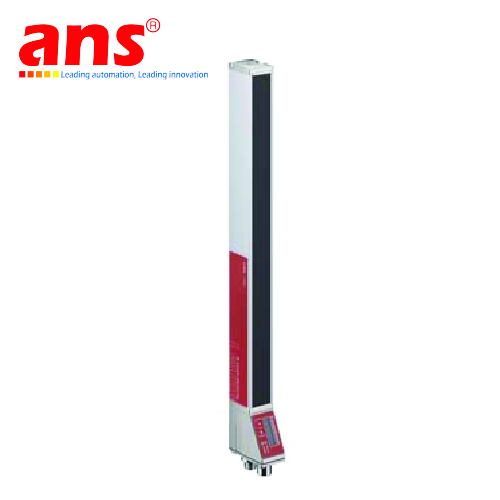

Light curtain receiver CML720i-R10-1760.A/CV-M12 Leuze Vietnam





The CML720i‑R10‑1760.A/CV‑M12 by Leuze is a high‑resolution receiver unit in the CML720i light curtain lineup. Engineered for accurate object detection and positioning, this light curtain module delivers consistent performance in demanding industrial environments.

🔍 Key Features & Technical Specs

Feature Detail
Field Height 1,760 mm, 176 beams with 10 mm spacing
Cycle Time ~5.68 ms (total)
Response Time Per Beam ~30 µs
Power Supply 18–30 V DC
Analog Outputs 2 channels CV: voltage & current (e.g. 0–11 V / 0–24 mA)
Connectors M12 8‑pin axial (signal IN/OUT/supply), plus 5‑pin to transmitter
Housing & Protection Aluminum housing, plastic cover, IP65, UL compliant
Ambient Conditions –30 °C to +60 °C
Dimensions & Weight 29 × 35.4 × 1,835 mm; ~1.9 kg
Standards IEC 60947‑5‑2, CE, UL certified

✅ Why Choose This Receiver?

  • Ultra-high resolution: 10 mm beam spacing and 176 light beams ensure precise detection of small or narrow objects.

  • Fast response & scanning: Beneficial for high-speed production lines or robotic systems.

  • Dual analog output (voltage & current): Enables integration into diverse control systems or analog monitoring devices.

  • Integrated control interface: Configuration via built-in display/keypad or IO-Link simplifies setup and diagnostics.

  • Industrial robustness: IP65-rated aluminum housing ensures reliability in dusty, humid, or harsh outdoor environments.



1

100%  Germany Origin

Leuze Vietnam

Code : CML720i-T10-1760.A-M12
Light curtain transmitter, Operating range: 0.3...7m, Measurement field length:
1760mm, 176beams, 10mm beam spacing, LED, Infrared, min. object diameter:
20mm, 18-30VDC, M12 5pin connector, LED display, -30...60°C, IP65, Contains: 2x
BT-NC sliding block

2

100%  Germany Origin

Leuze Vietnam

Code : CML720i-R10-1760.A/PN-M12
Light curtain receiver, Object measurement, Operating range 0.3 ..7m, Measurement
field length 1760mm, 176 beams, 10mm beam spacing, Minimum object diameter 20
mm, PROFINET, axial connectors, -30 ... 60 °C, IP65,IO-Link

3

100%  Germany Origin

Leuze Vietnam

Code : CML720i-R10-1760.A/D3-M12
Light curtain receiver, Object measurement, Operating range 0.3 ..7m, Measurement
field length 1760mm, 176 beams, 10mm beam spacing, Minimum object diameter 20
mm, RS 485 Modbus, axial connectors, -30 ... 60 °C, IP65, IO-Link

4

100%  Germany Origin

Leuze Vietnam

Code : CML720i-R10-1760.A/CV-M12
Light curtain receiver, Object measurement, Operating range 0.3 ..7m, Measurement
field length 1760mm, 176 beams, 10mm beam spacing, Minimum object diameter 20
mm, Analog output, axial connectors, -30 ... 60 °C, IP65,IO-Link
